Torneira 3 vias 1/2'' BSP (S.101613)
€75,00
( €92,25 com IVA)
( €92,25 com IVA)
SKU S.101613
Peso: 0.71 kg
USO E OPERAÇ⌀O:
Estas válvulas são utilizadas para desviar o fluxo de entrada para as 2 portas alternativas (esquema L).:
MATERIAIS E CARACTERÍSTICAS:
Corpo: aço galvanizado.
Peças internas: aço torneado e cromado
Selos: BUNA N padrão.
Fugas: não permite fugas.
Orifícios de fixação: (CODEFF)

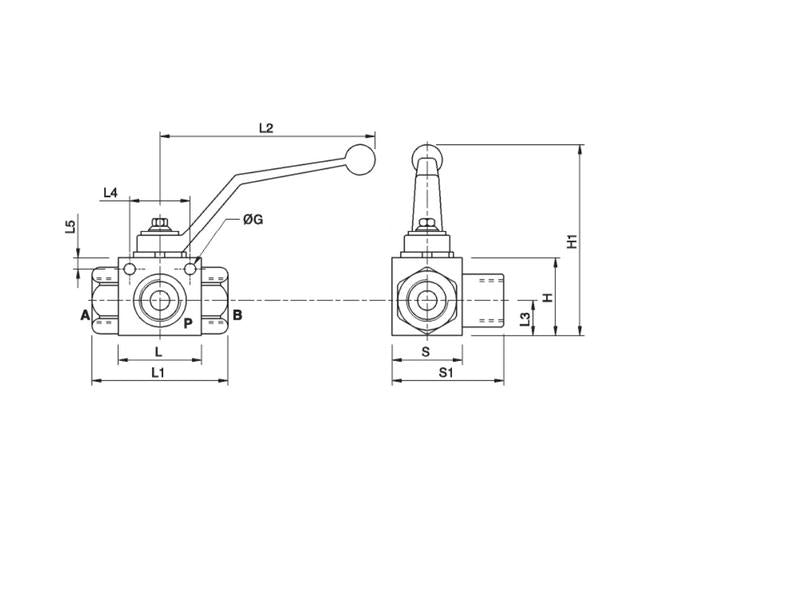

LIGAÇÕES:
Ligue P ao fluxo de pressão:
A e B às portas do circuito para onde o fluxo deve ser desviado.:
Com a alavanca a 90° o fluxo é ligado na porta A (posição 1):
com a alavanca na linha o fluxo é ligado na porta B (posição 2):
