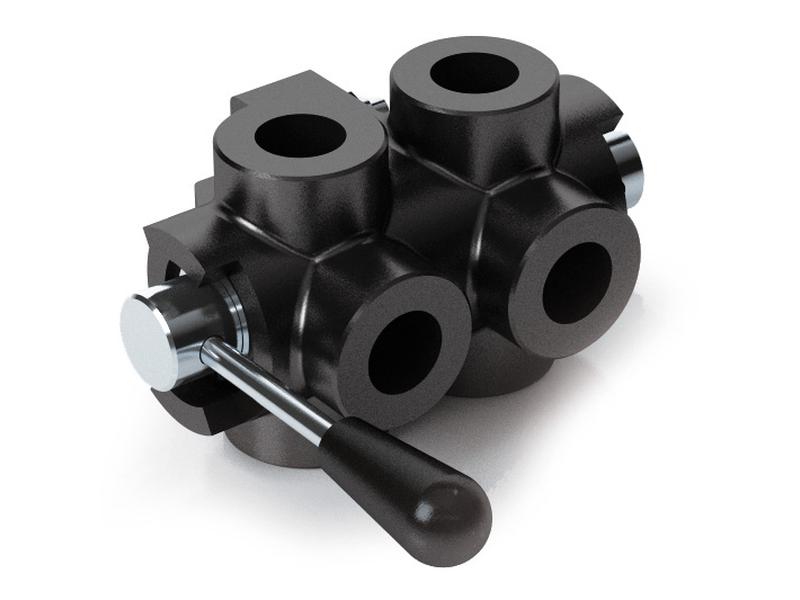

MARCHESINI Válvula Rotativa de Derivación 6 Vías 3/8'' BSP (60 L/min Caudal) (S.101605)
€112,23
( €138,04 com IVA)
( €138,04 com IVA)
SKU S.101605
Tiempo de entrega de 1 a 2 semanas
Peso: 1.8 kg
USO Y FUNCIONAMIENTO:
Esta válvula se compone de dos válvulas de desvío unidas de 3 vías. Cada una de las dos válvulas se utiliza para desviar el caudal de entrada hacia dos puertos.:
Una única manija controla ambas secciones al mismo tiempo. Ideal para controlar dos cilindros.:
MATERIALES Y CARACTERÍSTICAS:
Cuerpo: hierro fundido.
Piezas internas: acero endurecido y molido.
Juntas: BUNA N estándar.
Fugas: mínimas fugas.

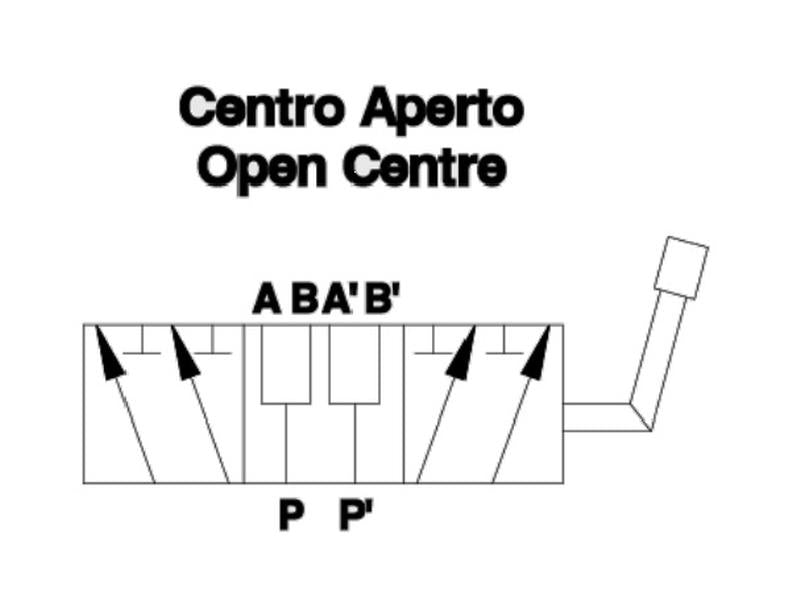

CONEXIONES:
Conectar P y P a los dos caudales de presión:
los puertos A y B al primer cilindro y los puertos A y B al segundo cilindro.:
Con la manija en la posición 1:
P está conectado a A:
y P a A:
Con la manija en la posición 2:
P está conectado a B:
y P a B:
Con la manija en la posición central todos los puertos están conectados entre sí (centro abierto):
