Torneira 3 vias 3/8'' BSP (S.101612)

€66,81
( €82,18 com IVA)
SKU S.101612

Peso: 0.52 kg

USO E OPERAÇ⌀O:
Estas válvulas são utilizadas para desviar o fluxo de entrada para as 2 portas alternativas (esquema L).:
MATERIAIS E CARACTERÍSTICAS:
Corpo: aço galvanizado.
Peças internas: aço torneado e cromado
Selos: BUNA N padrão.
Fugas: não permite fugas.
Orifícios de fixação: (CODEFF)
LIGAÇÕES:

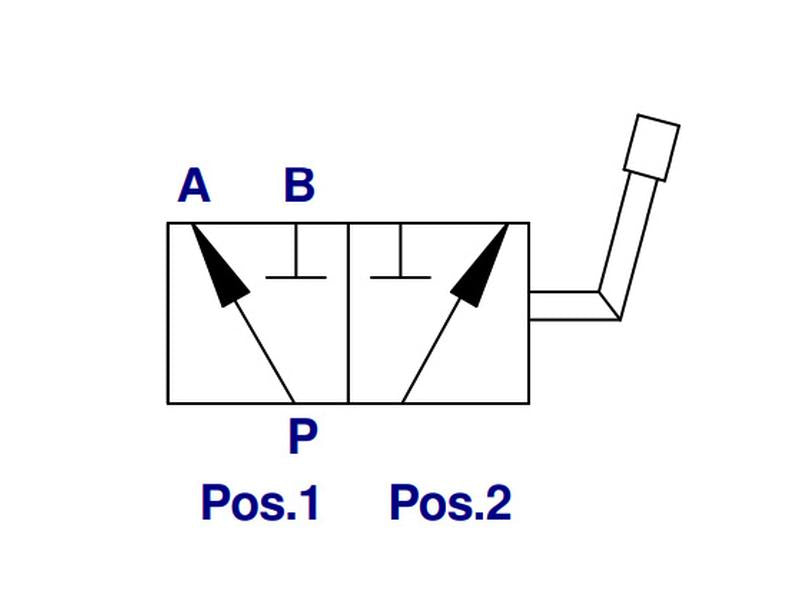

Ligue P ao fluxo de pressão:
A e B às portas do circuito para onde o fluxo deve ser desviado.:
Com a alavanca a 90° o fluxo é ligado na porta A (posição 1):
com a alavanca na linha o fluxo é ligado na porta B (posição 2):


Especificações

G Ø (mm) 5.25
H (mm) 35
H1 (mm) 78
L (mm) 41.8
L1 (mm) 71
L2 (mm) 104
L3 (mm) 15
Marca MARCHESINI
Pressão máxima de trabalho em Bares 500
Referência V0842/FF
S (mm) 30
S1 (mm) 46
Tamanho da rosca 3/8
Taxa de fluxo máximo LPM 35
Thread Style Rosca Fêmea
Tipo da rosca BSP
Tipo RS3

Modelos Aplicáveis

Referências Originais da Peça

Bondioli & Pavesi RSAP3V02T,
Sparex S.101612,
